제품개요
고전압 계전기는 지속적인 고전위에서 절연 및 전송 회로를 유지하도록 설계된 전기{0}}진공 계전기입니다. 접점은 세라믹-대-금속 진공 본체에 밀봉되어 접점 간격을 주변 환경과 분리하고 작동 중에 지정된 내부 절연 구조를 유지합니다.
일반적인 용도로는 고전압 통신 모듈, 레이더 고전압-섹션, 펄스 장비, 자동 접지 시스템, 장기간 높은 전위를 유지하는 제어 또는 절연 회로 등이 있습니다. 모델 선택에는 작동 전압, 개방-접점 내전압, 코일-대-접점 절연, 접점 형태 및 단자 주변의 외부 간극이 포함되어야 합니다.

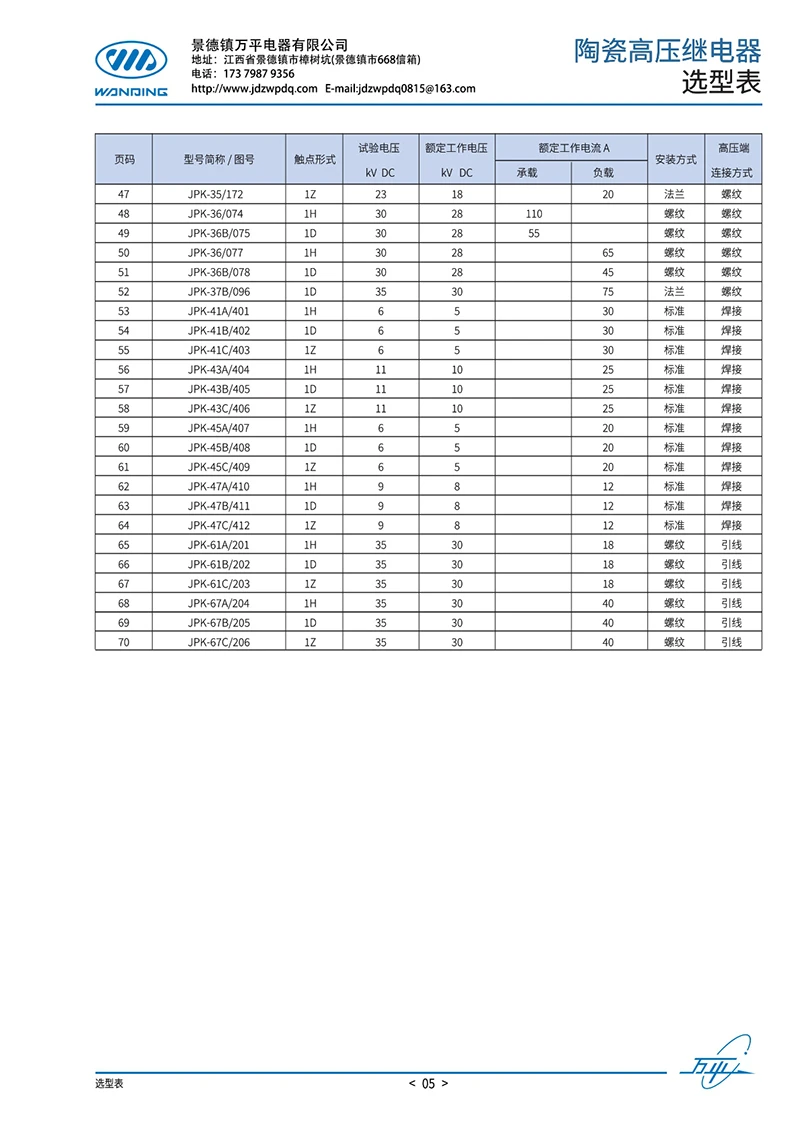

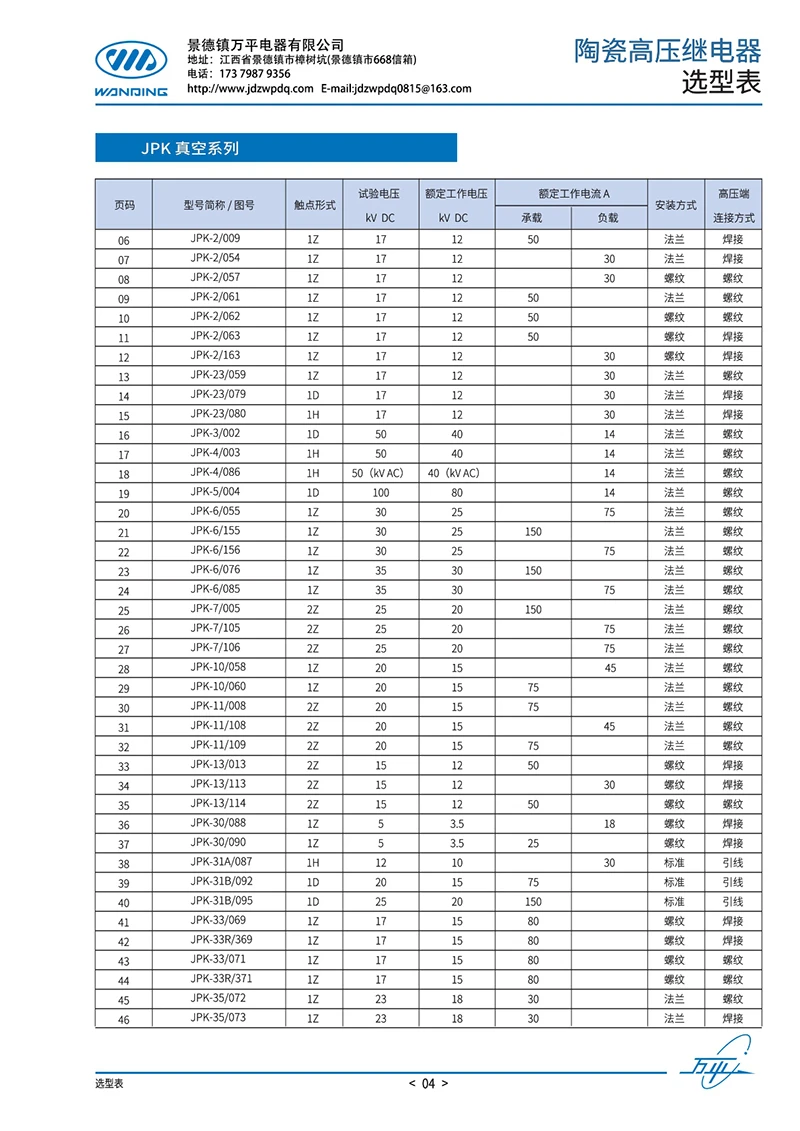

기술 사양
|

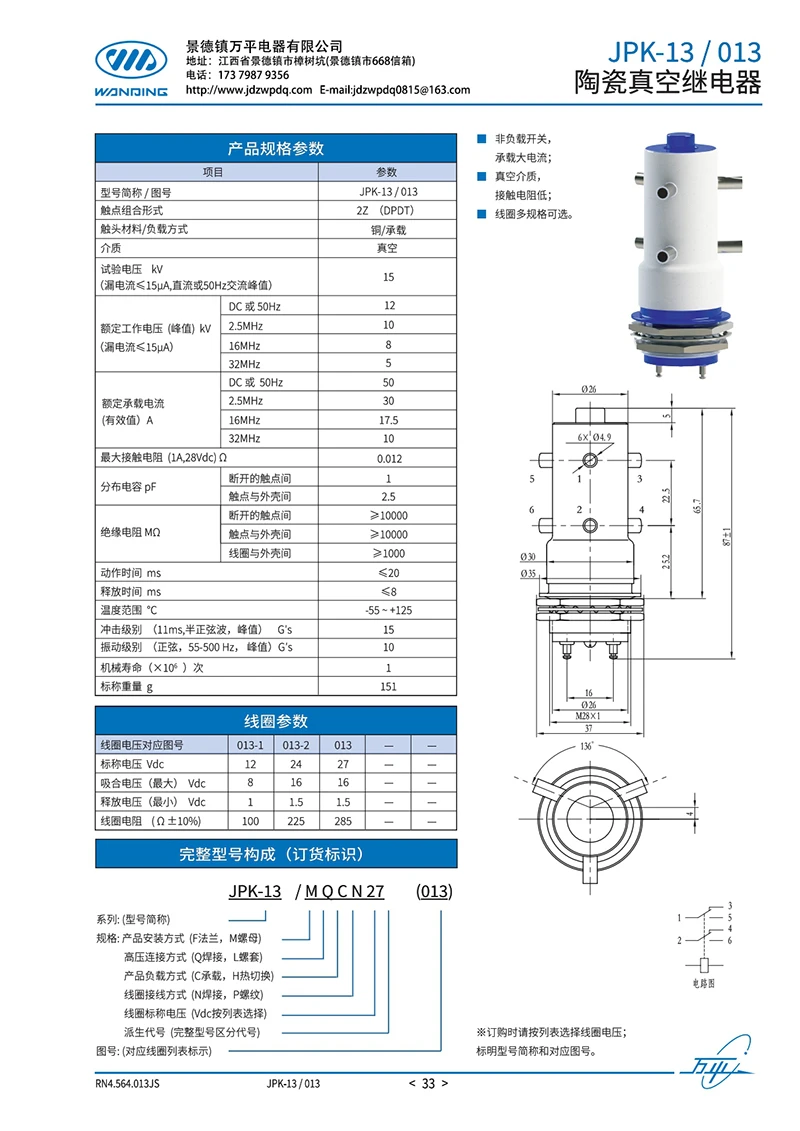

매개변수 |
JPK-13/013 |
|
문의 양식 |
2Z(DPDT) |
|
중간 |
진공 |
|
테스트 전압, 피크(kV) |
15 |
|
정격 작동 전압, 피크(kV) |
DC/50Hz: 12 |
|
정격 통전 전류, RMS(A) |
DC/50Hz: 50 |
|
최대 접촉 저항(옴) |
0.012 |
|
분산 정전 용량(pF) |
열린 연락처: 1 |
|
절연 저항(MOhm) |
Open contacts: >=10000 |
|
작동/해제 시간(ms) |
<=20 / <=8 |
|
온도 범위(℃) |
-55 ~ +125 |
|
충격/진동 등급(G) |
15 / 10 |
|
기계적 수명(작동) |
1,000,000 |
|
무게(g) |
151 |
|
공칭 코일 전압 옵션(VDC) |
12 / 24 / 27 |
|
픽업 전압, 최대(VDC) |
8 / 16 / 16 |
|
해제 전압, 최소(VDC) |
1 / 1.5 / 1.5 |
|
코일 저항(옴 +/-10%) |
100 / 225 / 285 |
공칭, 픽업, 릴리스 및 저항 행의 코일 값은 왼쪽-에서-오른쪽 순서로 동일합니다.
핵심 장점
주파수별 고-전압 정격
JPK-13/013에는 DC/50Hz~32MHz의 작동-전압 값이 나와 있습니다. 모든 조건에 대해 하나의 전압 값을 사용하는 대신 실제 작동 주파수에서 RF 및 고전압 제어 회로를 확인할 수 있습니다.
두 개의 고-전압 경로를 위한 DPDT 전송
2{0}}극 전환 접점은 하나의 작동 메커니즘으로 두 개의 절연 회로를 전송합니다. 따라서 쌍을 이루는 신호, 접지 또는 극성{2}}전송 경로는 두 개의 별도 릴레이 없이 동일한 스위칭 명령을 수신합니다.
지정된 개방-상태 절연 저항
JPK-13/013은 개방형 접점 전체와 접점에서 케이스까지 정격이 10,000MOhm 이상입니다. 이는 측정 및 제어 회로에 선택 및 수신 확인을 위한 명시된 누설 한계를 제공합니다.
맞춤화
고{0}}전압 사양
작동 전압, 개방-접점 내전압, 절연 요구 사항, 개폐 의무 및 접점 양식.
코일 및 단자 구성
코일 전압, 픽업 및 릴리스 요구 사항, 터미널 유형, 터미널 방향 및 외부 연결 레이아웃.
장비 인터페이스
외부 치수, 장착 방법, 패널 또는 보드 연결 및 JPK-13-013, 승인 도면 또는 참조 샘플의 수정.
품질 관리
입고 검사에서는 세라믹 본체, 금속 씰, 접점 부품, 코일, 단자 및 절연 부품의 치수, 표면 상태 및 모델 호환성을 확인합니다. 용광로 처리 전에 기술자는 내부 접점 형상, 세라믹-대-금속 맞춤, 접점 장치와 고전압 단자 간의 관계를 확인합니다.-
완성된 릴레이는 확인된 모델에 따라 절연 및 내전압 테스트를 거쳐 접촉 저항, 코일 동작, 스위칭 응답을 확인합니다. 릴리스하려면 릴레이 모델, 단자 위치, 장착 인터페이스, 라벨, 전기 결과 및 주문 사양이 일치해야 합니다.
우리를 선택하는 이유
고전압 제품의 품질 관리-
Wanping의 품질 시스템은 군용 제품 품질 관리 시스템 인증을 통해 입고 부품, 진공 처리, 전기 테스트, 노화, 최종 검사 및 배치 출시를 포괄합니다.
고{0}}전압 테스트 기능
생산 및 테스트 장비는 밀봉된 전기{0}}진공 계전기의 절연, 내전압, 접점, 코일 및 스위칭 성능을 검증하는 데 사용됩니다.
전체 모델로 생산 관리
JPK-13-013 및 수정 버전은 외관으로 판단하기보다는 확실한 접점, 코일, 세라믹 크기, 단자 배치, 실장 인터페이스를 기준으로 제작되었습니다.
FAQ
Q: 장비 검증을 위해 릴레이 1개를 주문할 수 있나요?
답: 그렇습니다. 사용 가능한 표준 모델은 설치 및 전기 점검을 위해 1개부터 공급할 수 있습니다. 수정된 모델은 사양 및 도면이 확정된 후에야 샘플 제작으로 넘어갑니다.
Q: 고전압 계전기에는 어떤 포장재가 사용됩니까?
A: 각 계전기는 모델별로 식별되며 세라믹 본체, 고전압 단자, 코일 리드 및 장착 부품이 서로 충돌하지 않도록 포장됩니다. 수량과 운송 경로에 따라 강화된 수출 상자 또는 케이스의 사용 여부가 결정됩니다.
Q: 내부 진공 단열재로 인해 외부 공간이 필요하지 않습니까?
A: 아니요. 진공 챔버는 릴레이 내부의 절연을 제어합니다. 주변 장비는 터미널 주위에 필요한 연면거리, 공간거리, 차폐, 접지 및 절연을 제공해야 합니다.
Q: 코일에 지속적으로 전원이 공급될 수 있습니까?
A: 연속 사용 등급의 코일에만 전원이 공급된 상태로 유지되어야 합니다. 선택한 코일 전압, 허용된 전압 변화, 주변 온도, 환기 및 온도 상승은 모두 모델 데이터 내에 있어야 합니다.
